工作環境 ：溫度:-10℃～+50℃，相對濕度≤95%（40℃±2℃無凝露）
工作電流 ：監視狀態:＜0.5mA 動作狀態:＜2.5mAV
工作指示：巡檢狀態巡檢指示燈約12秒閃爍一次;動作狀態輸入指示燈常亮
接線方式：二線制
終端負載：47K電阻
安裝方式：墻面明裝/模塊箱內
編碼類型：電編碼型
執行標準：GB29364-2012《防火門監控器》
一、什么是輸入接口FJ-JS-303
FJ-JS-303型輸入接口（以下簡稱FJ-JS-303接口）為雙輸入接口，主要用于連接防火門監控器
二、輸入接口的應用場景
主要用于連接防火門監控器
三、輸入接口的功能特點
l 工作方式：無極性二線制
l 靜態電流：＜0.5mA3.動作電流：＜2.5mA
l 工作指示：巡檢狀態巡檢指示燈約12秒閃爍一次；動作狀態輸入指示燈常亮
l 使用環境：溫度：0°C～40°C；相對濕度：≤95%（40°C±2°C無凝露）
l 終端負載：47K電阻7.外型尺寸：86×86×41(mm)8.重量：約120g9.執行標準：GB29364-2012

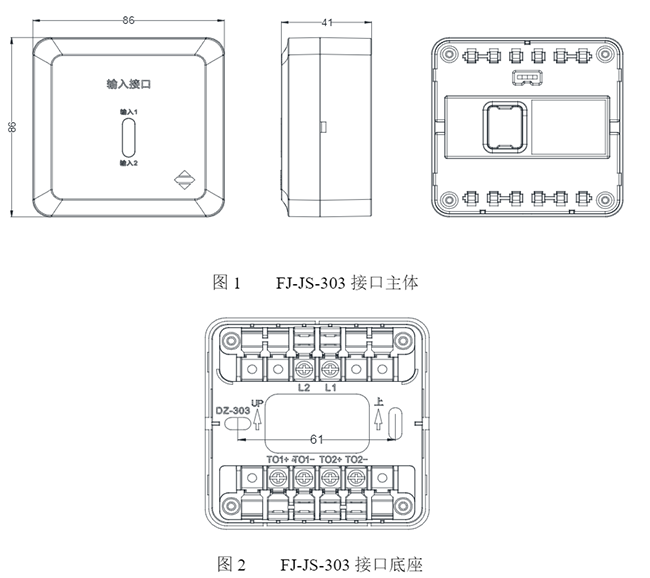

四、輸入接口尺寸圖
五、輸入接口的接線方式

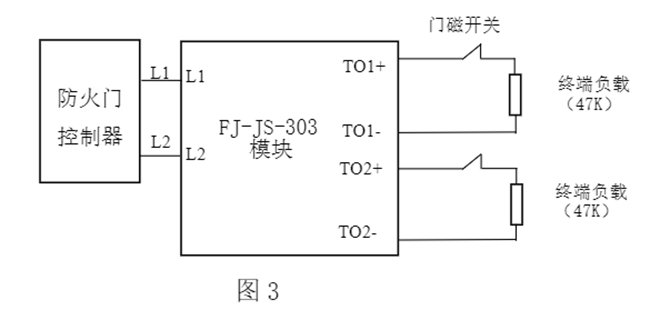

配接門磁開關設備，接線方法如圖3所示。此時反饋回路末端必需串接47K終端負載電阻。
六、輸入接口安裝方式
1. 確認模塊類型與施工圖紙上所注類型相匹配；
2. 將編碼器上的4芯編碼插頭與FJ-JS-303接口主體上的4芯編碼插座（見圖1）連接好，再將編碼器調整為編碼功能，并且設置正確的地址，按下執行鍵，完成地址編碼；
3. 按圖3所示，正確接線；
4. 按施工圖紙，使用2枚M4螺釘，通過圖2中所示的兩個橢圓形螺絲孔，將接口底座固定好，再將接口主體插到接口底座上，并應確保兩者接觸良好；
5. 待全部接口安裝完畢，且確認無誤后，接通控制器電源。自動登錄成功后，接口巡檢指示燈約12秒閃爍一次，表明接口已開始工作；
6. 完成安裝后進行調試，讓接口所連接的設備產生動作信號，或模擬設備的動作信號，接口能將動作信號傳給控制器，并點亮自身的指示燈，表明該接口工作正常；
7. 調試結束后，復位接口及相應設備。
